引言
1谐波
正弦波电压加在非线性负载上时，负载电流就变成了非正弦波，非正弦波电流在电网阻抗上产生压降，使电压波形也变为非正弦波。对周期性的非正弦电量进行傅立叶级数分解，频率大于基波频率的分量称之为谐波。
非线性用电设备主要有以下四大类：
▲ 加热设备：如调压设备、电焊机、电弧炉等。
▲ 交流整流的直流用电设备：如电力机车、电解、电镀等。
▲ 交流整流再逆变用电设备：如变频调速、伺服驱动器等。
▲ 开关电源设备：如大功率开关电源、电脑、电子整流器等。
2 谐波的危害
电力电子设备越来越广泛地应用在工业和商业，这些非线性负荷在给人们的生产和生活带来便利的同时，会产生大量的谐波并注入到电网中，导致电流和电压波形畸变，电能质量下降，并危害电网及电网中的其它设备,主要危害有：
谐波的危害
1
增加变压器损耗，降低变压器额定容量，缩短变压器使用寿命；
2
消耗电网中的有功功率，降低了功率因数；
3
增加了输电线路的损耗，缩短了输电线路的寿命；
4
大大增加了系统谐振的可能，无功补偿装置无法投切；
5
伺服电机产生脉动，交流电机产生振动，噪音增大；
6
引起一些保护设备误动作或拒动，如继电保护，熔断器等；
7
损坏电网中敏感设备（如智能化精密仪表），干扰控制设备；
8
谐波污染等级过高，得不到入网批准。

EW 系列有源电力滤波器产品介绍

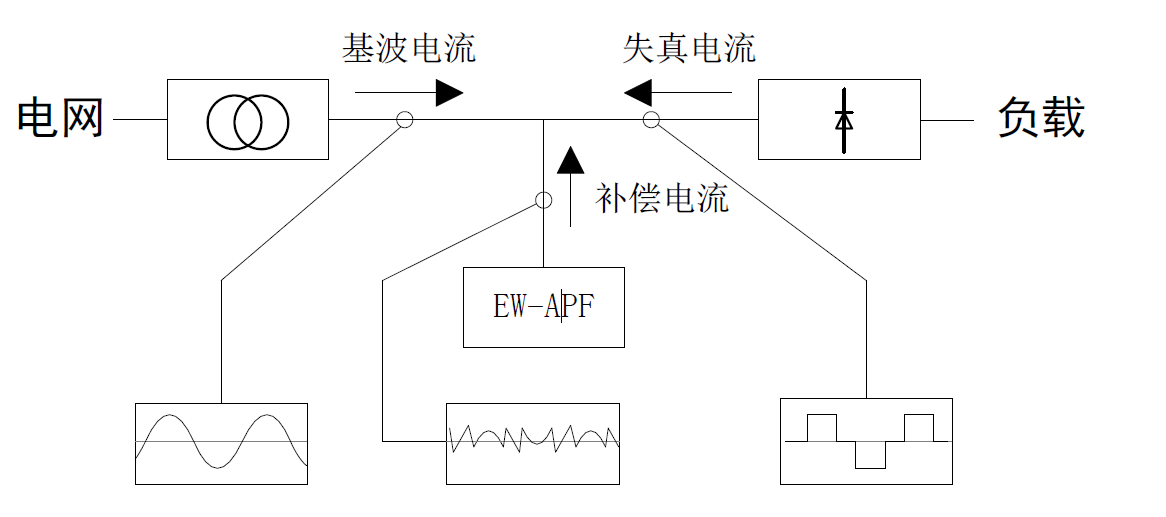

APF（Active Power Filter）以并联方式接入电网，通过实时检测负载的谐
波分量，采用PWM 变换技术，将与谐波分量大小相等、方向相反的电流注入供配
电系统中，实现动态抑制谐波的功能。
EW 系列有源电力滤波器采用基于DSP+FPGA 的主控制器和模块驱动器的分层
分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有动态连续平滑补偿、响应速度快、数字化、自动化、智能化、人机界面友好及控制方法灵活等特点。

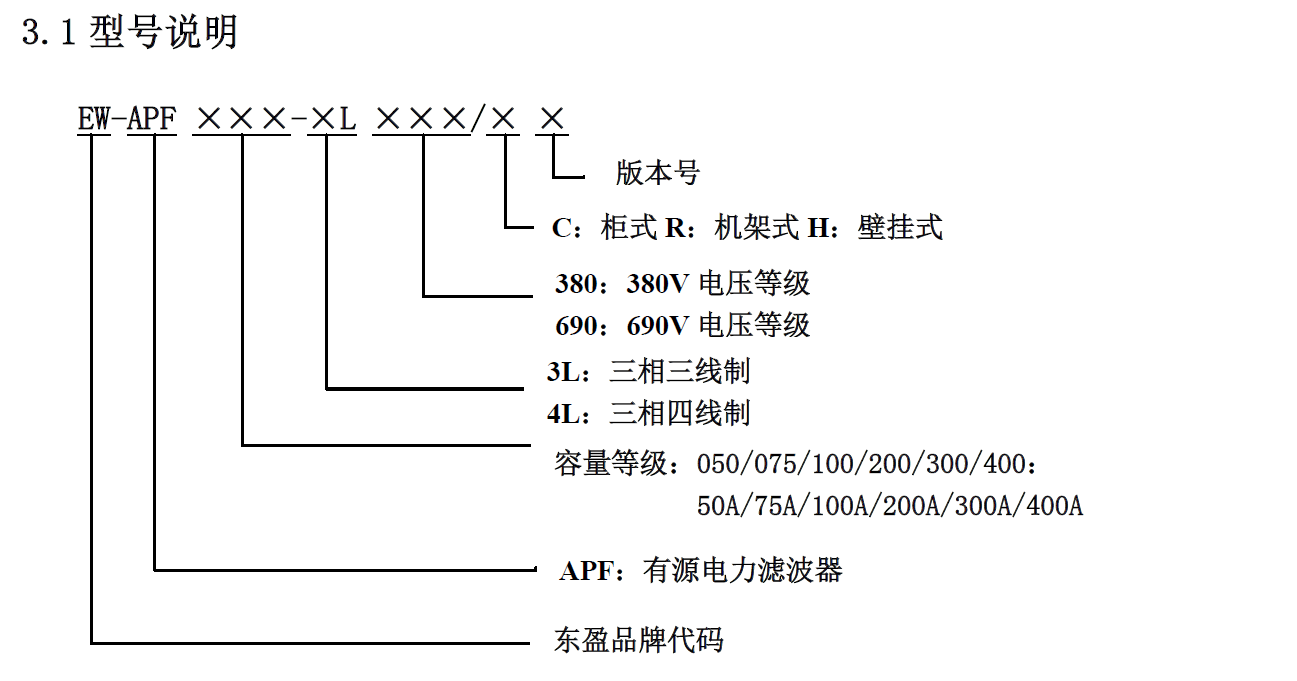

例如：EW-APF200-3L380/C 表示EW 系列有源电力滤波器，额定谐波补偿电
流200A，三相三线制，额定电压380V，柜式。
3.2产品设计、生产参照标准
产品设计、生产标准
GB/T 14549-1993                       电能质量 公用电网谐波
GB/T12325-2008                        电能质量 供电电压允许偏差
GB/T12326-2008                        电能质量 电压的波动与闪变
GB/T15543-2008                        电能质量 三相电压允许不平衡度
GB/T15945-2008                        电能质量 电力系统频率允许偏差
GB 14048-2008                         低压开关设备和控制设备
GB 7251.1-2005                        低压成套开关设备和控制设备（第1部分）
GB 10233-2005                         低压成套开关设备和电控设备基本试验方法
GB 1207-2006                          电磁式电压互感器
GB/T2900.33-2004                      电工术语 电力电子技术
GB/T191-2008                          包装储运图示标志
GB 4208-2008                          外壳防护等级（IP代码）
ISO9001:2008                          ISO质量管理体系要求
下列IEC标准作为参照标准：
IEC标准
IEC60439                              低压开关设备和控制设备成套装置
IEC60947                              低压开关设备和控制设备
IEC60664                              低压系统内部的绝缘匹配
IEC61000                              电磁兼容EMC
IEC60529（2001-02）                   外壳防护等级

3.3 EW-APF产品特点
技术领先
技术源于清华，是由清华大学智能电力研究院柔性输配电系统研究所所长姜齐荣教授及其博士团队共同开发的，代表国内领先水平的有源滤波技术。
控制算法为具有自适应能力的领域筛选矢量补偿算法，优于其他单一算法，具有补偿效果好，速度快等优点，处于国内领先水平。
功能完备
具有3-25次谐波的滤波功能，能对3-25次的谐波进行分频次选定进行滤波；
能根据负载的谐波电流自动调整输出，动态滤波；
设计先进
关键器件采用进口国际一流品牌器件，如施耐德断路器，英飞凌IGBT，EBM高性能风机等。
人机界面为7寸彩色触摸屏，可进行参数设置、信息查看等操作，并能显示运行状况、测量数据（电流，电压等参数）、故障报警等电能质量全面信息；
采用分相结构模块化设计，模块之间相互独立，运行维护方便。三相负荷电流不平衡时，在额定容量内有源电力滤波装置能正常补偿并抑制负荷不平衡现象；
投运灵活
可与无源型谐波消除装置或以低压并联电容器为无功源的滤波式低压无功补偿装置结合使用，提高整体容量，降低工程投资；
EW-APF能实现多台直接并联运行的平滑扩容。
运行可靠
全天候安全稳定地独立运行，不影响系统中其它设备的正常工作，不危害电网安全，不受电网阻抗和系统阻抗变化的影响；
具备完整的保护功能，包括交流侧过压、欠压、缺相保护，IGBT过流、过温保护，逆变器直流侧过压、过流保护等；
具备系统开机自诊断功能，严重故障时封锁滤波装置驱动脉冲，同时将装置退出运行；
具有软启动控制回路，能够避免自启动瞬间过大的投入电流，并限制该电流在额定范围之内。
具有过载能力，采用可靠的限流控制环节，当系统中谐波电流大于APF的额定值时，装置能在额定容量范围内最大限度的进行补偿，维持正常工作.
主要技术指标 额定容量 50A 75A 100A 150A 200A 250A 300A 350A 400A 额定电压
AC380V/690V±10% （三相三线/三相四线） 工作频率 50Hz±5% 滤波范围 3-25次 滤波能力 ≥ 95% 整机效率
≥ 97% 自动限流
有 智能保护 开机自检，过流保护，直流电压保护，过热保护，系统欠压及过压保护等 过载能力
120% 并机台数 最多6台 开关频率 6.4—20kHz 响应时间 ≤ 100us 全响应时间 ≤ 10ms 控制算法 具有自适应能力的领域筛选矢量补偿算法 控制器
DSP + FPGA 显示方式
7寸彩色触摸屏 通信协议
Modbus协议 防护等级
IP30（其他等级可定制） 风冷方式
智能风冷 噪音
≤65dB（A声级） 安装方式
柜体为落地安装，箱式可根据现场确定 进线方式
上进线/下进线 颜色
RAL7035（其他颜色可定制） 柜体尺寸
（可定制）
800×800×2200(mm)
1000×1000×2200(mm) 工作温度
-15°C ～ +40°C，且24h内平均气温不高于+35℃ 储藏温度
-40°C ～ +60°C 相对湿度
室内温度在+20℃以下时15%～90%，非凝露即可；在+40℃时不超过50% 海拔高度
安装海拔小于1000米（1000-4000米之间，按GB/T3859.2降额使用）
四 治理方案选择

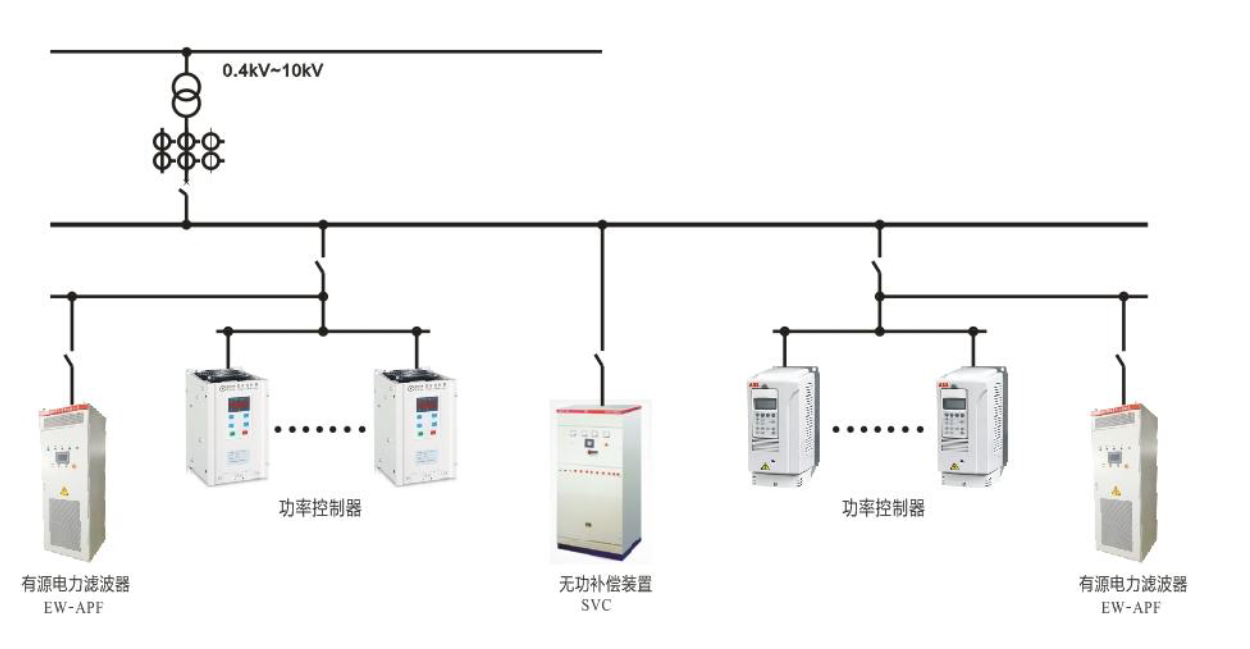

4.1 集中治理
治理方案：针对变压器进行集中治理，有效滤除母线谐波电流，确保谐波电流不进入变压器。
适合场所：非线性负载数量很多，单个负载功率较小的场所。

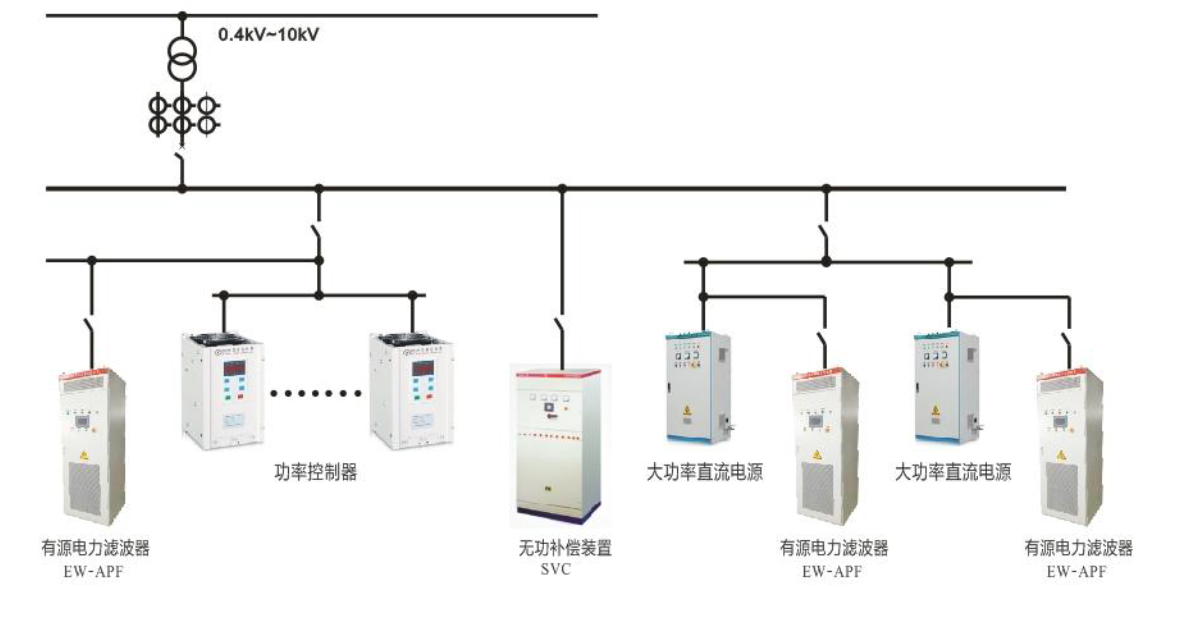

4.2支路治理
治理方案：针对谐波含量较大的支路负载进行滤波，确保支路谐波电流不汇入母线。
适合场所：同一支路非线性负载较为集中的场所。

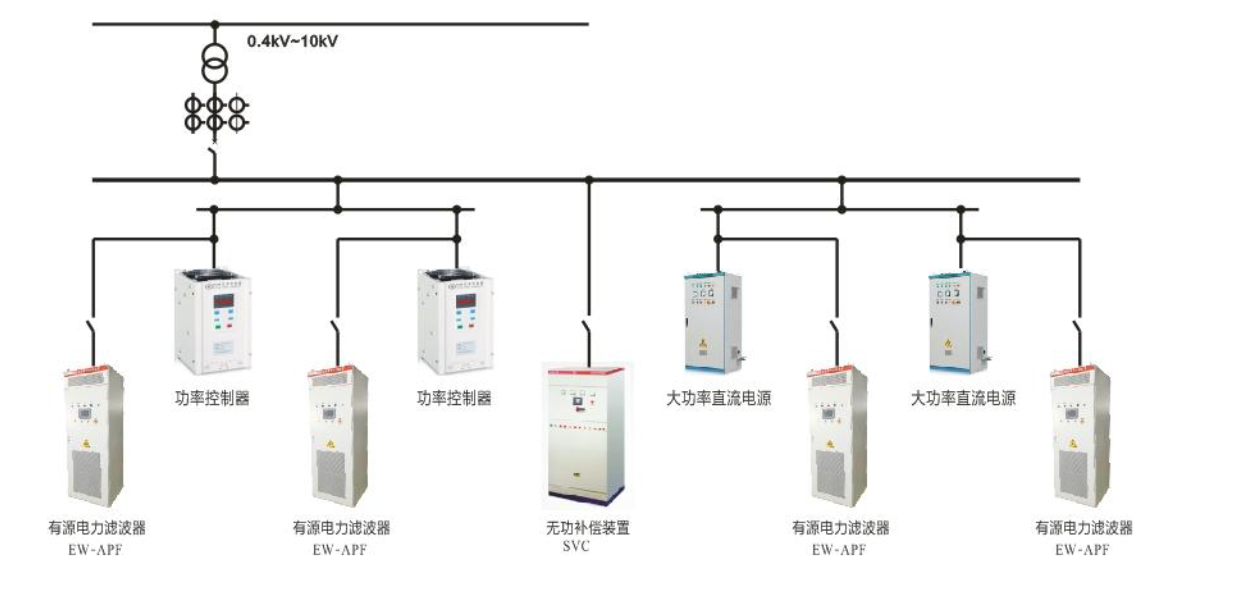

4.3 就近治理
治理方案：针对单个非线性负载进行就地滤波，确保谐波电流不影响其他负载。
适合场所：单个非线性负载功率较大的场所。

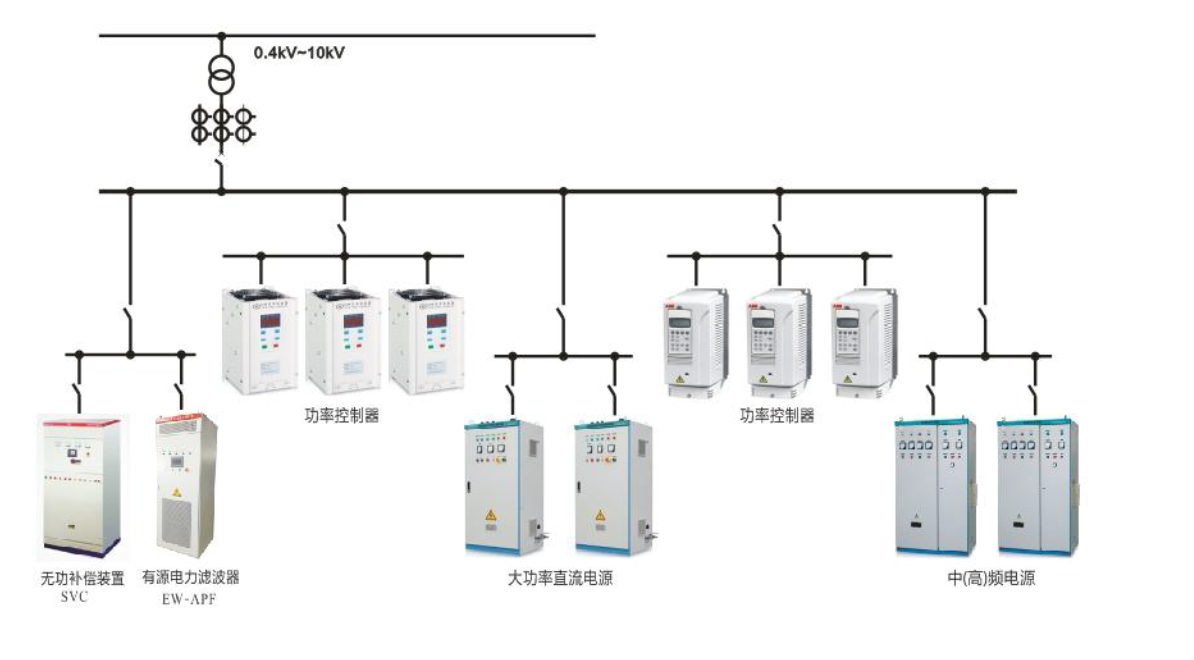

4.4 综合治理
治理方案：根据负载特性综合以上3种治理方案，选择最优补偿方式，既能保证谐波电流不影响其他负载，又能使谐波电流不进入变压器。
适合场所：非线性负载数量很多，个别负载功率较大的场所。

五 典型行业应用介绍
1 热处理行业
典型应用：中频炉、真空炉、冶炼炉
治理典范：山东晶硅
负载描述：现场的中频电源，开关器件采用可控硅器件，此类设备比较落后，功率因数低，谐波含量大，特别是其功率小于70%额定功率时，危害更大。
谐波特征：经测量，造渣炉主要谐波以5、7、11、13、17次特征次谐波为主，其中5次谐波电流所占比重最大。
治理措施：采用型号为EW-APF200-3L380/C 有源电力滤波器对中频电源进行就地治理。
治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为1.7%，已在国标范围内，各次电流谐波均大大优于国标限值。

2 工业自动化行业
典型应用：纺织、卷烟、制药
治理典范：安丘制药厂
负载描述：制药行业的负载主要是变频器所带的泵类、空压机、搅拌器、风机、离心机、冰机、提纯设备等。
谐波特征：变频器在工作过程中会产生较大的非正弦畸变电流，对电网造成严重干扰。系统主要以5、7、11、13次特征次谐波为主，特征次谐波中5次谐波电流所占比重较大。
治理措施：采用型号为EW-APF250-3L380/C 有源电力滤波器对谐波源设备进行集中治理。

治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为1.8%，已在国标范围内，各次电流谐波均大大优于国标限值。

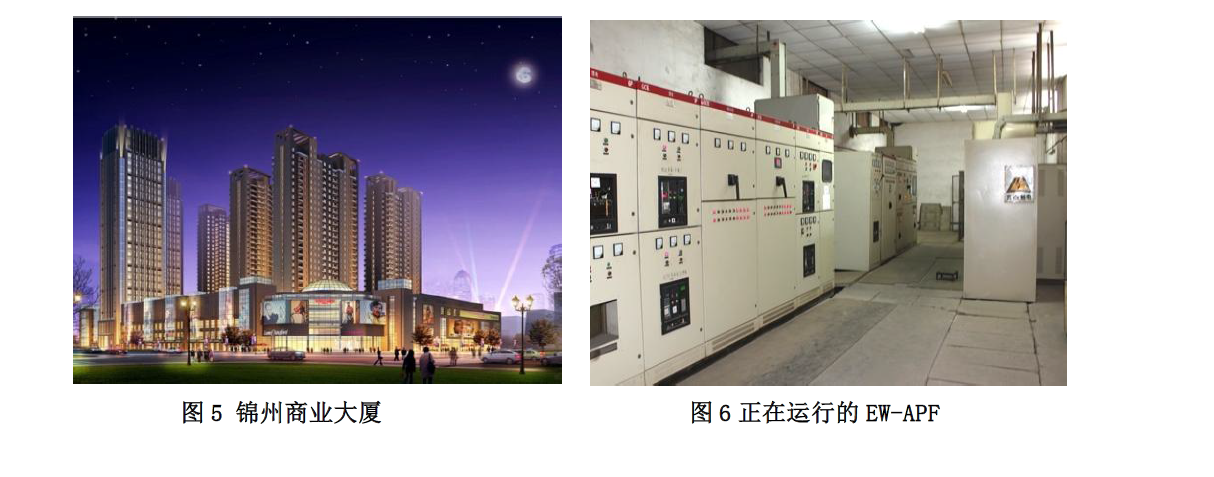

3 建筑行业
典型应用：商业广场、大型社区、写字楼、医院、体育中心
治理典范：锦州商业广场 负载描述： 楼宇配电系统中的谐波主要来自数量众多的小容量非线性负载，如计算机、节能灯、不间断电源、电梯扶梯及变频空调等。
谐波特征：谐波含量一般为20%-30%，单相负载为主，产生大量的3、5、7次等谐波，其中中线3次谐波含量最大。
治理措施：采用型号为EW-APF200-4L380/C 有源电力滤波器对谐波源设备进行集中治理。
治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为1.6%，已在国标范围内，各次电流谐波均大大优于国标限值。

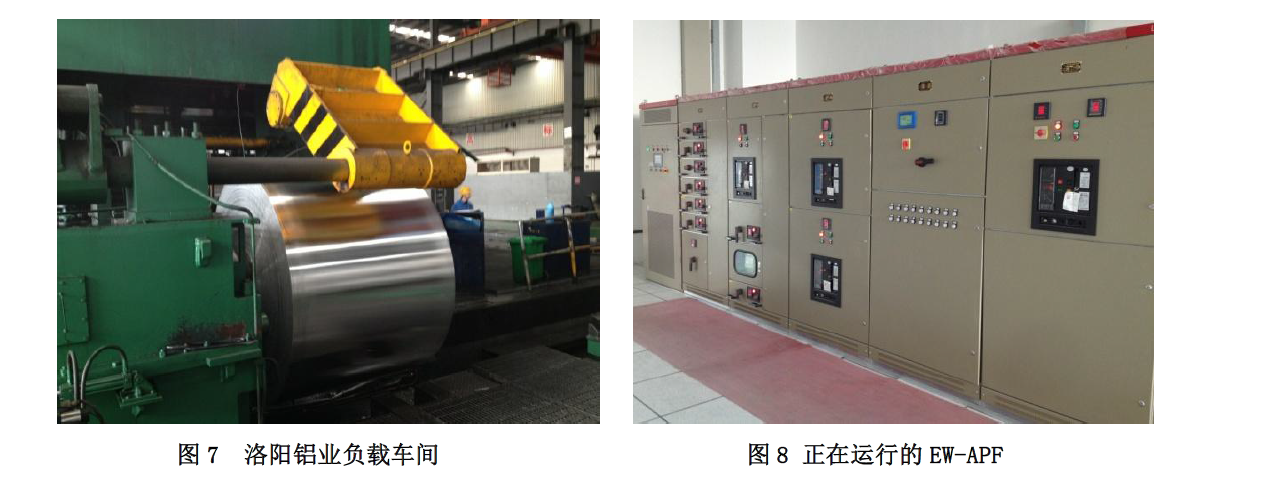

4 金属深加工行业
典型应用：铝轧厂、钢轧厂
治理典范：洛阳铝轧企业
负载描述：主要生产设备为开卷电机、主轧机和卷取电机，此类设备均属于冲击性非线性负载，生产过程中无功冲击大，功率因数低，谐波含量大，造成变压器温度高、噪声污染，严重影响了供电安全和生产的可靠性。
谐波特征：产生大量的5、7、11、13次等谐波，其中5、7次谐波含量最大。
治理措施：采用型号为EW-APF300-3L380/C 有源电力滤波器对谐波源设备进行集中治理。
治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为2.1%，已在国标范围内，各次电流谐波均大大优于国标限值。

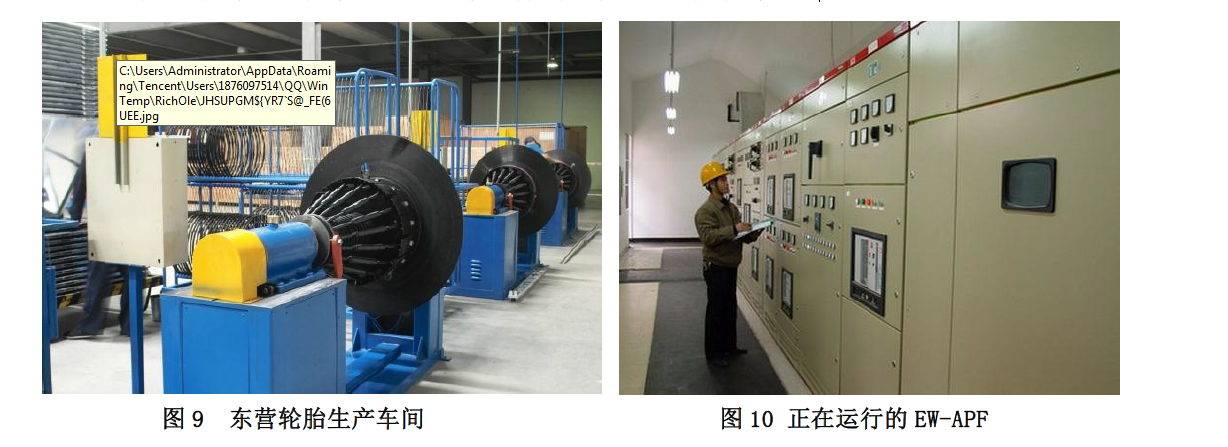

5 橡胶制品行业
典型应用：轮胎、电缆
治理典范：东营轮胎
负载描述：该公司是国内专注于生产全钢子午线胎、工程机械子午胎及轻卡胎的大型企业之一，主要谐波负载为密炼机等。
谐波特征：密炼机由于采用的电气传动为晶闸管整流技术，所以在工作时除了功率因数较低外，同时也产生高次谐波，一般国内采用的是六脉动整流技术，所以产生的谐波以5、7、11、13次为主。
治理措施：采用型号为EW-APF300-3L380/C 有源电力滤波器对谐波源设备进行集中治理。。

治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为1.9%，已在国标范围内，各次电流谐波均大大优于国标限值。

6 水处理行业
典型应用：自来水厂、污水处理厂
治理典范：长沙水务
负载描述：主要生产设备为离心机、污泥脱水机、曝气机和微虑机等，此类设备功率大且数量多，运行过程中产生大量的谐波，互相影响，造成电机自身额外发热，增加了损耗，严重影响了电机的寿命和生产的可靠性。
谐波特征：产生大量的5、7、11、13次等谐波，其中5次谐波含量最大。
治理措施：采用型号为EW-APF300-3L380/C 有源电力滤波器对谐波源设备进行集中治理。
治理成效：设备投入运行后，经测量达到了以下效果：注入公共连接点的谐波电压、谐波电流已达到了GB/T14549-93标准要求。电压总谐波畸变率为1.7%，已在国标范围内，各次电流谐波均大大优于国标限值。

六 谐波治理工程展示
作为国内电能质量行业的新领军企业，东盈科技以“打造一流电能质量服务品牌企业”为目标，围绕市场需求坚持自主创新和产品升级。电压等级220V、380V、690V系列有源滤波器已完全实现工业化应用，已完成的部分谐波治理案例有：
序号
业主名称
所属区域
选用产品
1上海大众4S店    江苏省扬州市
EW-APF200-4L380/C
2出口项目
泰国
EW-APF050-3L380/R
3张家港精密部件生产基地                               江苏省张家港市
EW-APF300-3L380/C
4内蒙矿业有限公司                                     内蒙牙克石市
EW-APF200-3L380/C
5出口项目                                             马来西亚
EW-APF200-3L380/C
6名购广场                                             辽宁省凌海市
EW-APF120-4L220/C
7洛阳铝业                                             河南省洛阳市
EW-APF300-3L380/C
8锦州商业大厦                                         辽宁省锦州市
EW-APF250-4L380/C
9乐清工业园区                                         浙江省乐清市
EW-APF200-4L380/C
10太原商业大厦                                        山西省太原市
EW-APF100-3L380/C
11南京石化六合分公司                                  江苏省南京市
EW-APF200-4L380/C
12长沙市污水处理厂                                    湖南省长沙市
EW-APF350-4L380/C
13太原机场保税区                                      山西省太原市
EW-APF075-4L380/C
14山东东营轮胎公司                                    山东省东营市
EW-APF300-4L690/C
15忻州市焦化厂                                        山西省忻州市
EW-APF075-3L380/C

七 产品支持和服务
本着“为顾客提供最满意的产品和服务”的经营宗旨，在确保设备的先进性、可靠性、稳定性的同时，不断改进服务质量，从售前、售中到售后的交货、调试开通、设备维护管理、技术服务、用户技术培训等各方面，让我们的顾客能得到最好的服务，让顾客满意、放心。
技术支持
公司以清华大学姜齐荣教授为首的研发团队作支撑，并拥有一支强大的技术服务队伍。他们具有先进的理论知识和丰富的现场工作经验，能为您提供个性化的电能质量解决方案。
服务承诺
▲售前：前期技术交流、现场电能质量诊断、制定整体解决方案；
▲售中：现场安装协调、调试、效果验证、操作专项培训等；
▲售后：产品故障处理、产品维护、产品软件免费维护。
服务响应
▲我公司承诺：在接到用户故障电话后2小时内响应，72小时内到达现场。
▲全天候24小时的电话服务，由专职的工程师受理用户来话，保证用户在使用设备的过程中，及时得到技术上的支持。
专业团队 领先服务
我们提供专业的谐波治理解决方案，满足客户在电能质量方面的需求是全科机电不懈的使命；创造客户价值、通力合作、实现双赢是我们的价值观。凭借丰富的技术经验、卓越的产品品质、专业的解决方案和完善的服务网络，全科机电已成功为多家企业提供专业化的电能质量服务，受到各用户单位的好评。
